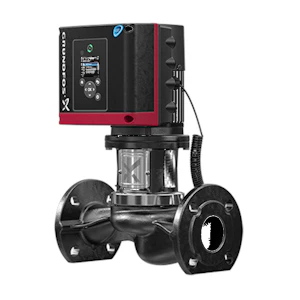

KIERTOVESIPUMPPU GRUNDFOS TPE 80-400/2-S-A-F-A-BQQE

Yksijaksoinen, tiiviisti kytketty pakopumppu, jossa on samalla halkaisijalla varustetut rinnakkaiset imupuolet ja paineportit. Pumpun rakenne on 'päältä purettava', eli käyttöpää (moottori, pumppupää ja juoksupyörä) voidaan irrottaa huoltoa tai korjausta varten pumpun pesään tai putkistoon koskematta. Pumpussa on tasapainottamaton kumipaljetiiviste. Akselitiiviste on standardin DIN EN 12756 mukainen. Putkiston liitännät on kytketty PN 16 DIN -laipoilla (EN 1092-2 ja ISO 7005-2). Pumpussa on tuuletinjäähdytteinen epätahtimoottori. Moottorin liitäntäkotelossa on taajuusmuuttaja ja PI-säädin. Niiden ansiosta moottorin pyörimisnopeutta voidaan säätää portaattomasti ja pumpun tuotto voidaan sovittaa käyttötarkoitukseen sopivaksi. Pumppu on varustettu paine-eroanturilla. Neste: Pumpattava neste: Vesi Nesteen lämpötila-alue: -25 .. 120 °C Tiheys: 998.2 kg/m³ Tekniset: Pumpputietojen nopeusarvo: 2945 rpm Nimellisvirtaama: 115 m³/h Nimellisnostokorkeus: 34.7 m Tod. juoksupyörän halkaisija: 173 mm Aks.tiiv. koodi. 1:Tyyppi 2: Pyör. tiiv.pinta 3: staatt. pinta 4:Toissij. tiiv.: BQQE Materiaalit: Pumpun pesä: Valurauta Pumpun pesä: EN-JL1040 Pumpun pesä: ASTM A48-40 B Juoksupyörä: Valurauta Juoksupyörä: EN-JL1030 Juoksupyörä: ASTM A48-30 B Asennus: Ympäristön lämpötila-alue: -20 .. 40 °C Suurin sall. toimintapaine: 16 bar Vakiolaippa: DIN Putkiliitäntä: DN 80 Painejakso: PN 16 Asennusmitta: 440 mm Moottorin laippakoko: FF300 Sähkötiedot: Moottorimalli: 160MD IE Efficiency class: IE3 Nimellisteho - P2: 15 kW Syöttötaajuus: 50 Hz Nimellisjännite: 3 x 380-480 V Nimellisvirta: 30,0-26,0 A Cos phi - tehokerroin: 0,91-0,86 Nimellisnopeus: 480-3540 rpm Efficiency: IE3 91,9% Napaluku: 2 Suojausluokka (IEC 34-5): IP55 Eristysluokka (IEC 85): F Muut: Minimum efficiency index, MEI ≥: 0.68 ErP status: EuP erillinen tuote Nettopaino: 201 kg Bruttopaino: 230 kg Lähetystilavuus: 1.12 m³
